Forty-Eightのリアウインカーが外れない件


ウインカーの交換が目的ではないのですが、別件でウインカーを車体から外そうとして四苦八苦しましたので、そこらへんのレポート。
諸悪の根源はカプラーなんです。。。
つまりForty-Eight やらIRON883 やらNightster やSeventy-Two やらの、HDの言う[choped fender]と尾灯を埋め込んだウインカーとの組み合わせの問題なので、そうでないスポーツスターはたぶん問題にならない事と思われます。

シート下で接続されたカプラー3個(ウインカー左右とナンバー灯)を外し、配線を狭いフェンダー裏を手探りで外して行くのもたいがい大変でしたが(まったくフェンダー裏の様子が見えない為)、なんとか左ウインカーの付け根まで来まして、1/2インチのスパナでウインカーを留めているナットを外しに掛かります。
するとウインカー本体(ヘッド部分)とステー部分とバラバラになるのですが、どうしてもウインカーのカプラーが引っかかって外れない、、、

こんな状態でにっちもさっちも行かなくなったのは・・・・実は1月中旬のこと!


まぁ他にもやることがあったので面倒くさくなって放置というのもあった訳ですが、実はこんな宙づり状態が長いこと続いていたのです。
車検切れてるから乗ることもないですしね。


そんな放置プレー中のある日、リア・フェンダーを(外しては居ないが)緩めてグラグラ状態にすることで、なんとか宙ぶらりんな左ウインカーと左ストラットカバーを車体から外すことが出来ました。
そうすると、今度はナンバープレートの付いている樹脂フェンダー部分もブラブラし始めて、、「いい加減、続きをやろう」と。

そう、面倒だけど右側も外すのです。

すると、左はウインカーのナットにスパナが掛かったのに、右は無理である事が判明。
枠状になった囲いの中にナットがあり、スパナは掛からない。
無論、ソケットレンチもタイヤが邪魔で入らない・・・・・
では何故左はすんなり行ったかというと、形状が違ったから(サイドナンバーの仕様地もあるから??)。


結局、今更ながら・・・・本当にイマサラなんですが、ジャッキアップしか手は無い!!
ってか最初っからやれよと言う事なんですが、とにかく面倒くさがりなんで如何に手抜きするかに全エネルギーを注ぎ込んでおり、ジャッキアップは「最後の手段」ぐらいに思ってました(コッチのほうが結果、作業が速いのですが)。

ジャッキアップするとフェンダーの裏側も当然見えるので、配線を引っかけてある爪の形状もよく判ります。
手抜きしようとしてとんでもなく面倒な苦労をしていたって事ですよ。

でもやっぱりカプラーはサイズがギリギリというか、無理矢理ですね。
ともあれ、4ヶ月弱も放置されていた作業がこれで進みます。

実は製品としては随分前からあるのに、未だ装着画像が無かった[883R.jp]カーボン・フェンダーストラットカバー(2004年〜スポーツスター用)をForty-Eight に取り付けて見ようというのが本来の目的。
それについては後日、記事を分けて書くとしましょう。


さて外したウインカーですが、純正ストラットカバーとウインカーヘッドとウインカーステーがバラけたまま繋がってしまってます。
なぜなら・・・・

なんと! ストラットカバーの穴よりカプラーが明らかにデカい!!!

これ、どういう事なんでしょうね?
つまり新車の組み立て工程はどうなってんのか、不思議なんです。
ウインカーとストラットカバーが引っ付いたアセンブリ状態でHDに納品されているんでしょうか?
組み立て工場の流れ作業の中で、バラで届いたカプラー部分に端子を一個一個通しているなんて想像できない。

とにかく、一度カプラーの分解を試みます。

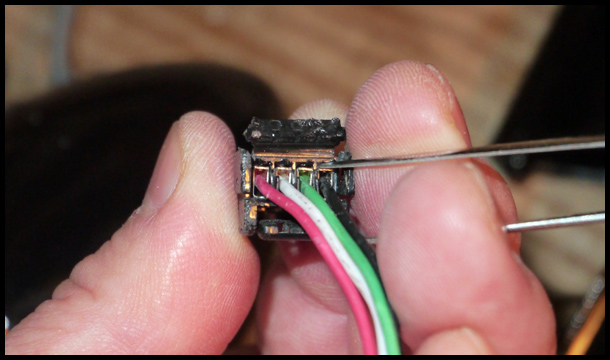

一部分が開閉出来る構造である事と、開いた部分から端子を引っかけてあるようなポッチは確認出来るのですが、ピンセットでごにょごにょやっても全然外れない。
壊す確率のほうが圧倒的な気がしてきたので作戦変更。
そもそも、ウインカー外すたびにここのカプラーを分解するなんて異常だ。

「B案」に移行します。

困ったときはドリルです(笑)。
ストラットカバーの穴を大きくしてしまえ、という考え。
これならカプラーごと通すのが容易になるだろう、と。


まぁ雑な作業なので穴はナナメってますが、これで整備性アップ!
その前に、なんでそもそもハーレーダビッドソンはストラットカバーをこういう風にしないんだろね?

このカプラー、デカいデカい言ってるようですが本当はデカくは無いのです。
なにせ4極カプラーですから。
ウインカーの中にテールとストップランプも埋め込んでいるので、このタイプは配線が4本に倍増しました。
きっとストラット(フレーム)の穴に通るように特注したカプラーなんだと思います。
なのに、なんでストラットカバーの穴は前のまんまなんでしょね、、、
