December 10, 2012

HIDキット 情報追加(04〜スポーツスターの場合)


PADDOCK製 HIDヘッドライトキットについて、ちょっと確認しておきたかった事がありましたので情報を追加します。
現行スポーツスターに突ける際のTips。

2011年XL1200X (スポーツスター48)での事例ですが、パーツリストで図面を見る限りこのマルチリフレクター方式の5-3/4インチ(φ130mm)ヘッドライトを採用する近年のスポーツスター、ダイナ、FXST系でほぼ同じだと思いますので装着の際に参照して下さい。

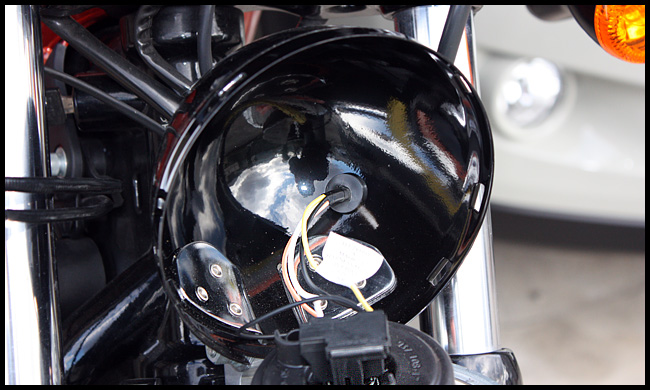

まずヘッドライトハウジング(ライトケース)ですが、現行モデルは余分なハーネスが中に入っておらず大変シンプル。

それゆえハウジングにはヘッドライト配線の為のコードを通す小さな穴がひとつだけしか開いていません。
HIDキットの取り付けには必ずハウジング(鉄製)への穴あけ作業を伴います。

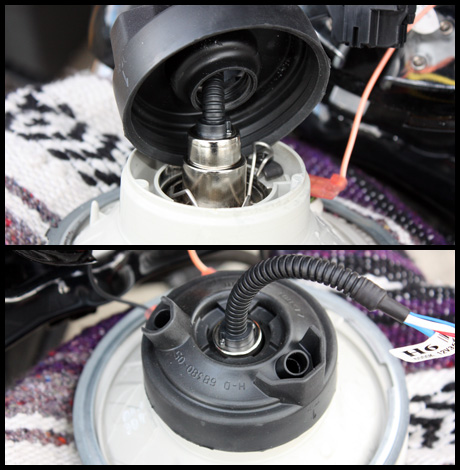

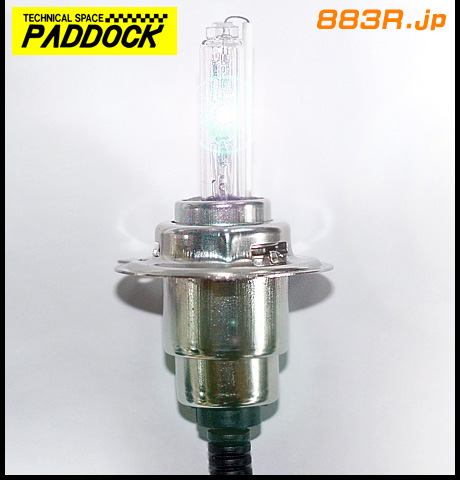

バーナー(バルブ)はアダプターを介することでH4仕様になりますので、純正のH4ハロゲンと同じようにレンズユニットに装着できます。

しかしバーナー本体の一段太いところがパッキンの内径に対してかなりキツイので注意が必要です。
これはH4バルブでも同様にかなりサイズがキツイのですが、HIDのバーナーの場合は元々PH7の口金をスプリングでH4アダプターに固定しており、このパッキンを無理に押し込む場合、H4アダプターからバーナーが外れないように注意しないといけません。
パッキンに切り込みを入れるなど一手間掛けるほうがスムースに作業できると思います。
パッキンを加工すると防水性(気密性)が落ちますが、実際のところ余分な丸穴が2箇所も開いてますので、神経質になる必要も無いでしょう。
むしろ、ここのパッキンはきっちりはめなくても良いのでは? 防水より電気的な絶縁や、バルブの熱の遮断が目的かも知れない。。。


さて実はここからが本題なのですが、キットに含まれるH4カプラの件。

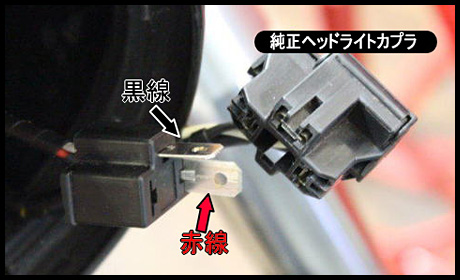

純正のH4バルブに被せているカプラーをそのままに、新たな配線(ハイ・ローの信号用)をワンタッチで繋ぐ為のカプラーが付いたキットを弊社では扱っています(スポーツスターならどうせ使うだろう、と思いまして)。
ところが・・・・

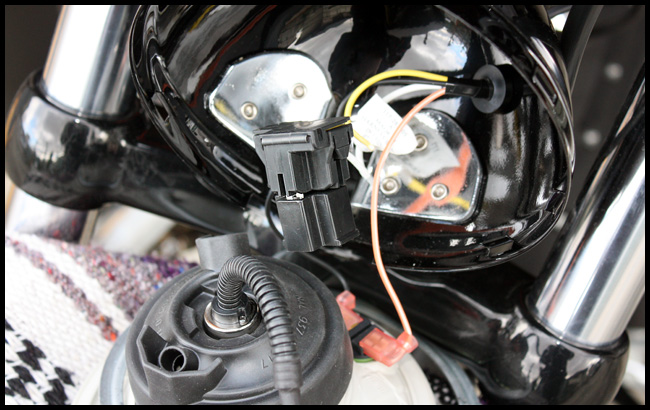

意外とハウジング内にスペースが無く、このカプラーを収納出来ないことが判明致しました!
※上に書いたゴムパッキンが当たっているので押し込めば入るかも知れませんが、配線に無理な力が加わらないかご注意下さい。

もともとPADDOCKさんには04〜なら(余分なハーネスが入っていないので)バラストさえも中に一緒に入るのでは? と聞いていましたが、実はバラストどころかこのカプラーすら無理がありました。
余談ですが、では〜03年までのスポーツスターと何が違うのかといいますと、〜03までのハロゲンバルブモデルはぶ厚いゴムパッキンをレンズユニットとライトハウジングの間に挟み、ヘッドライトリムもふたつ付いている状況。
04〜はハウジングにダイレクトでレンズが取り付けられており、中身が空なのに意外と容積は少ないと言う事ですね。

この様な場合はカプラーを使わずに配線を直結頂くことになります。
【ヒント】配線を少し残して純正カプラーを切り落とし、ギボシ端子を付けておけばH4に戻す時に楽でしょうね。

ところで、じゃぁカプラー付きセットで買う必要、無いのでは!?
ってお客様もおられると思いますので、弊社取り扱いはカプラー付きの【Aキット】と【Cキット】なのですが販売価格を急遽変更し、それぞれ【基本キット】と【Bキット】のプライスと致しました。
カプラーは無料で付きますので、使えそうなら使って下さい、と言うスタンスです。
ファットボーイとか、国産ネイキッドモデルとかは7インチ(φ180mm)なのでカプラーは重宝すると思います。
〜03スポーツスター、ダイナなどはハウジング内部の各ハーネスの物量と相談して下さい。

最後に、これは前に確認済みでしたが画像が無かったので、、、

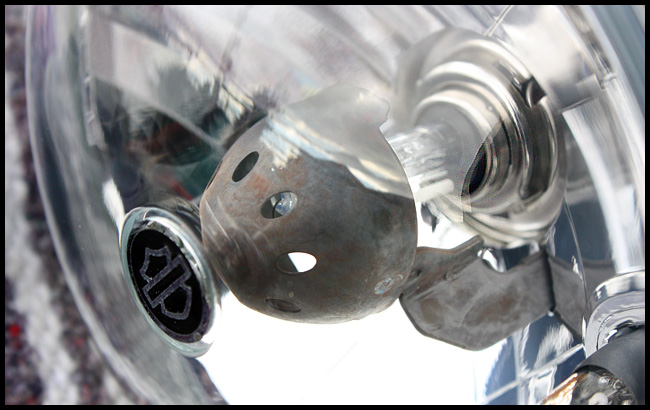

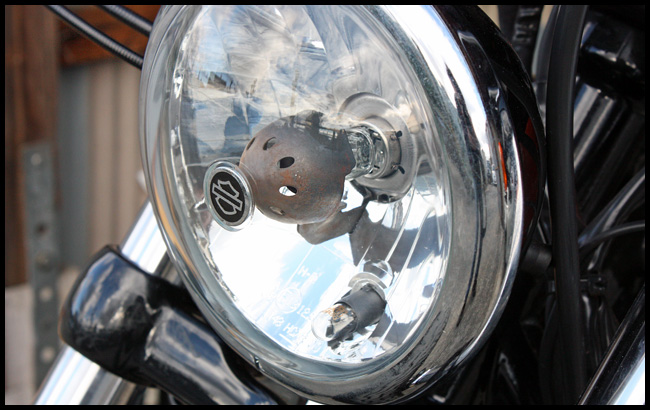

2004年〜のマルチリフレクター・タイプはバルブにキノコみたいな傘が被さりますが、HIDキットの可動式バーナーでも余裕のクリアランスがあります。

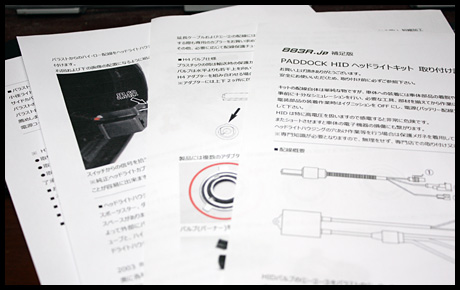

さて、今から製品に添付する取扱説明書を修正ですw
